Оголовок свечи продувочной МС, магистральный

Оголовок продувочной свечи — это верхний элемент свечного, продувочного или сбросного трубопровода, который устанавливается на конце вертикальной трубы магистрального газопровода, ГРС, КС, узлов очистки, запорной арматуры и других объектов газотранспортной системы.
Его основная задача — обеспечить безопасный выпуск газа в атмосферу при продувке, сбросе или стравливании, а также защитить внутреннюю полость продувочного трубопровода от попадания дождя, снега, льда, мусора и посторонних предметов.

Оголовки продувочных свечей применяются на объектах магистральных газопроводов и газораспределительной инфраструктуры:
• на продувочных свечах линейной части газопровода;
• на свечах сброса газа после крановых узлов;
• на узлах подключения, очистки и редуцирования газа;
• на технологических трубопроводах компрессорных и газораспределительных станций;
• на сбросных трубах, где требуется организованный безопасный выброс природного газа или газовоздушной смеси.

Какие бывают оголовки продувочных свечей

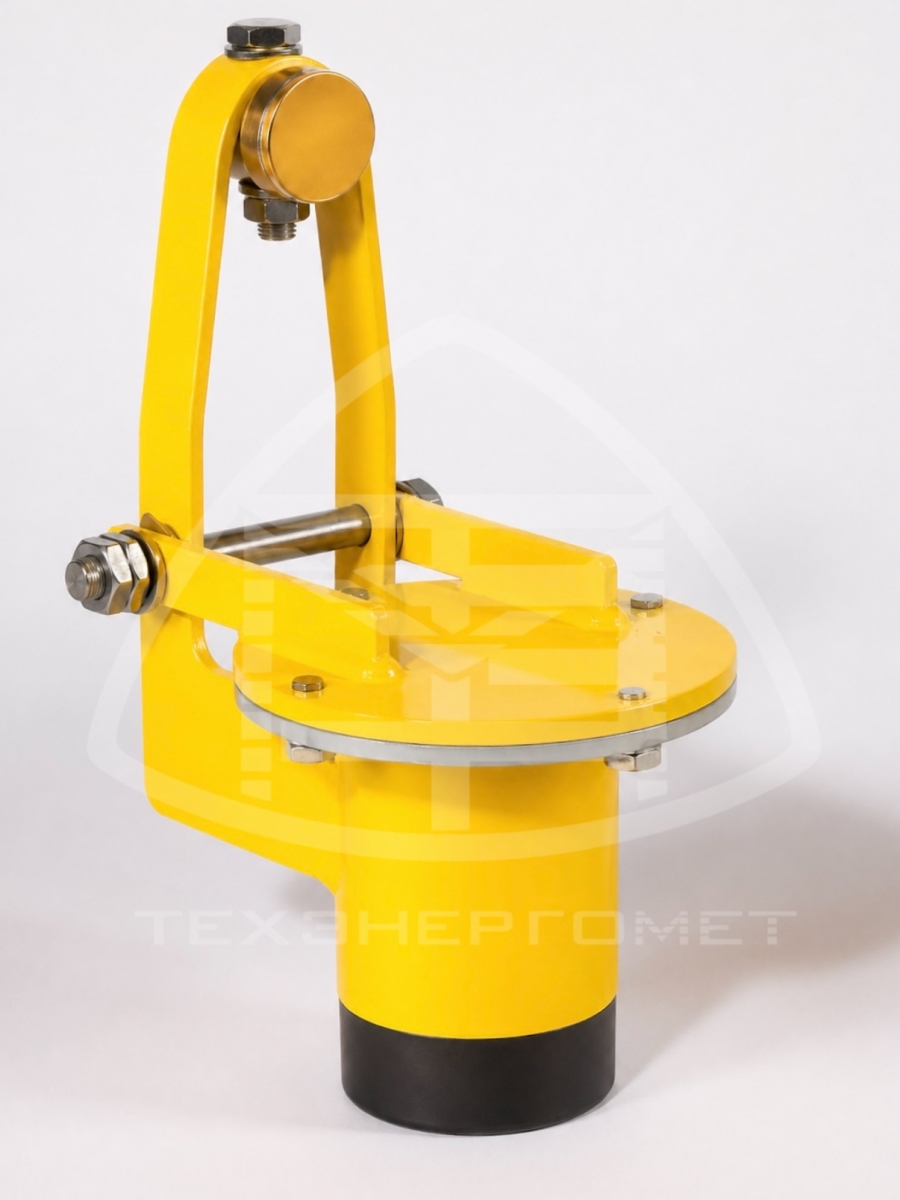

1. Оголовки с присоединением под приварку
Это классическое исполнение, при котором оголовок монтируется на трубу продувочной свечи сварным соединением. Такой вариант применяют там, где требуется постоянное, жесткое и герметичное присоединение.
Преимущества:
-надежное стационарное крепление;
-подходит для длительной эксплуатации;
-хорошо применяется на капитальных объектах магистральных газопроводов;
-минимальный риск смещения или демонтажа при вибрациях и ветровых нагрузках.
Такие изделия обозначаются кодом с окончанием .01.000. Например: МС 07.17.01.000 — оголовок свечи продувочной DN150 с присоединением под приварку, МС 07.18.01.000 - оголовок для продувочной свечи DN 200 PN 1,6 МПа.

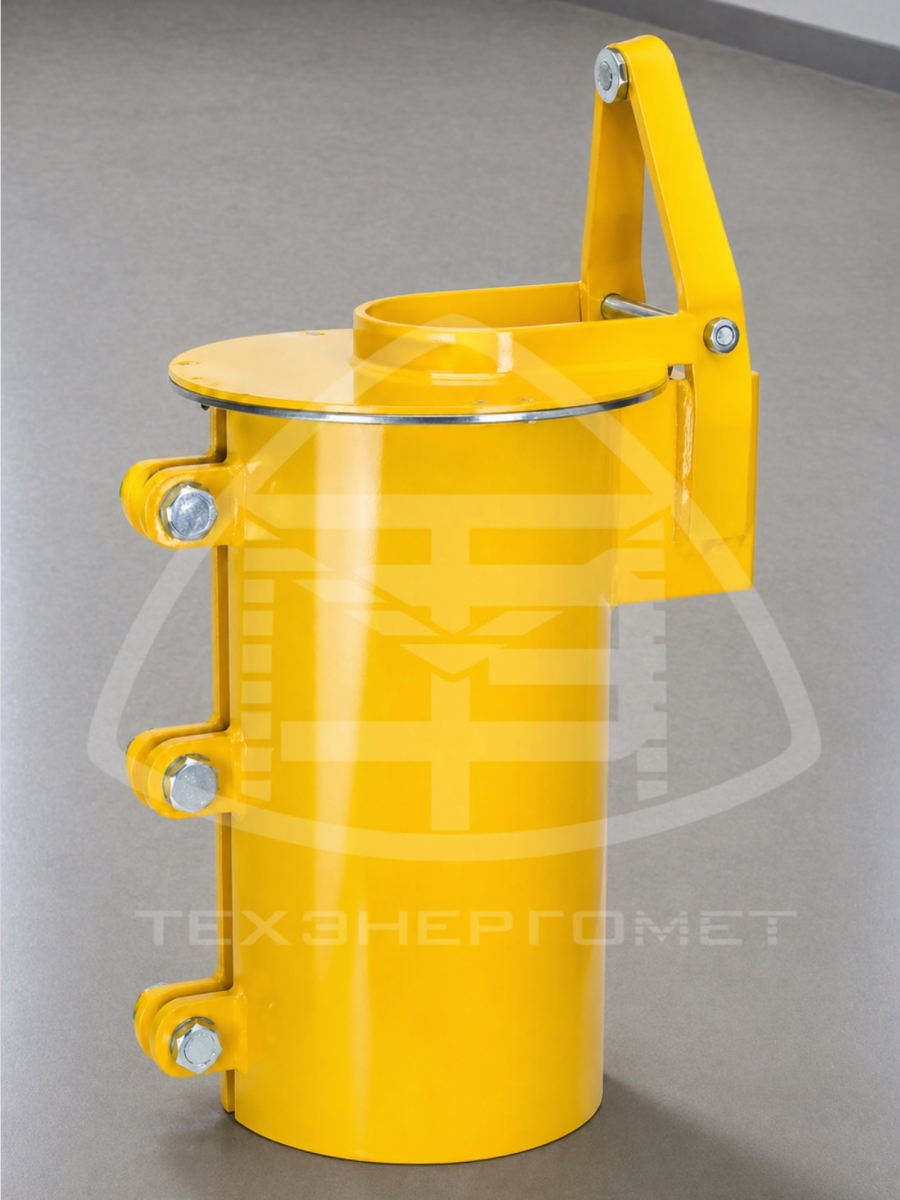

2. Оголовки с хомутовым присоединением
Хомутовое исполнение устанавливается без сварки. Оголовок фиксируется на трубе при помощи хомута, что удобно при ремонте, замене, модернизации или установке на действующем объекте.
Преимущества:
-монтаж без сварочных работ;
-удобная замена и демонтаж;
-подходит для объектов, где сварка затруднена или нежелательна;
-сокращает время монтажа.
Такие изделия обозначаются кодом с окончанием .02.000. Например: МС 07.17.02.000 — оголовок свечи продувочной DN150 с хомутовым присоединением.

3. Оголовки-сепараторы продувочных свечей
По заказу возможно изготавливать оголовки-сепараторы свечей продувочных. Такое исполнение применяется, когда дополнительно требуется отделение капельной влаги, конденсата или механических включений из потока сбрасываемого газа.
