Опоры регулируемые ОРК и ОРП по ТТП.9100-2024

ОПОРЫ РЕГУЛИРУЕМЫЕ КЛИНОВЫЕ (ОРК) И ПЛАСТИНЧАТЫЕ (ОРП) по ТТП.9100-2024

Опоры по ТТП.9100 предназначены для объектов ПАО "Газпром". Данный тип опор представляет собой конструктивный элемент, устанавливаемый на трубопроводе и защищающий трубу от повреждений в месте контакта с опорной конструкцией, а также служащий для удержания трубопровода в проектном положении. При этом конструкцией опоры предусмотрен механизм регулировки высоты, для компенсации изменения высотного положения трубопровода.

По типу конструкции опоры делятся на:

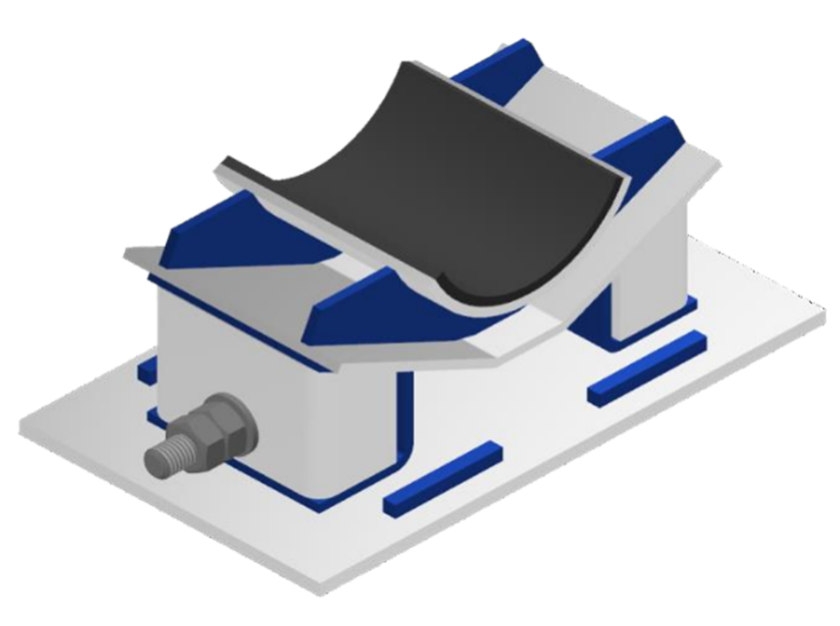

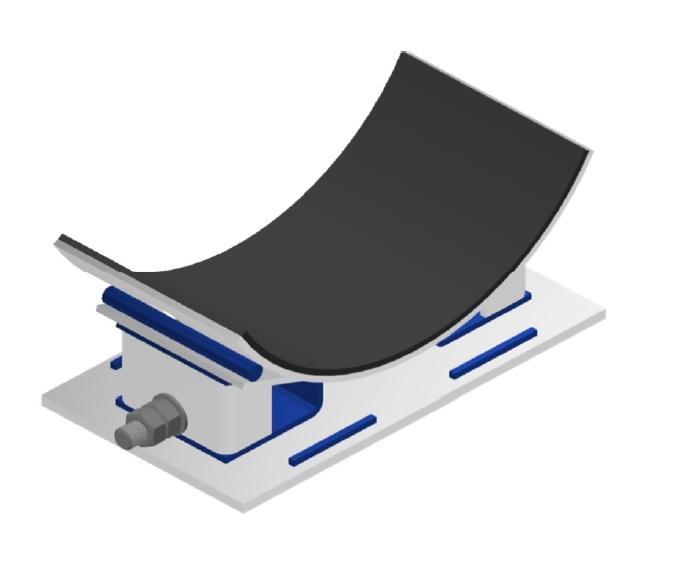

- регулируемые клиновые (ОРК). Представляют собой ложемент с опорной конструкцией, регулирование высоты опоры обеспечивается путем стягивания клиньев опорной конструкции;

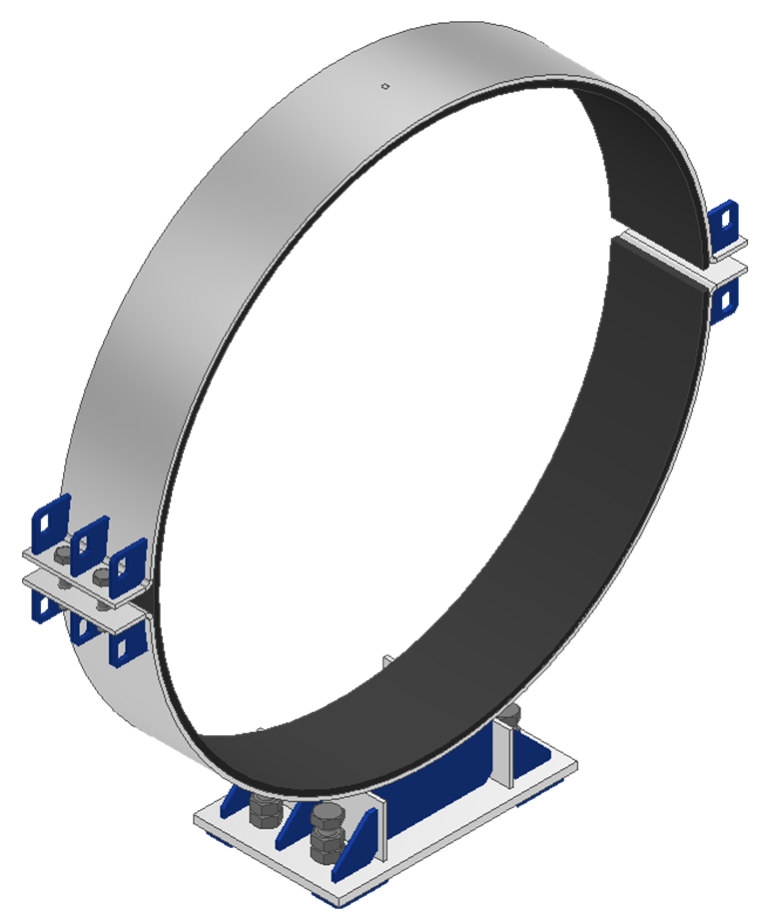

- регулируемые пластинчатые (ОРП). Представляют собой хомут с опорной конструкцией, регулирование высоты опоры обеспечивается перемещением отжимных пластин. Конструкцией опор регулируемых пластинчатых предусмотрено применение антифрикционных подкладок (коэффициент трения по стали не более 0.15).

Вся продукция сертифицирована, имеет все необходимые разрешения и паспорта. Российского производства. Выполняем доставку до объекта собственным транспортом.

Отдел продаж ООО «ТЭМ»
E-mail: zakaz@temnn.ru

___________________________
Примеры условного обозначения опор регулируемых:

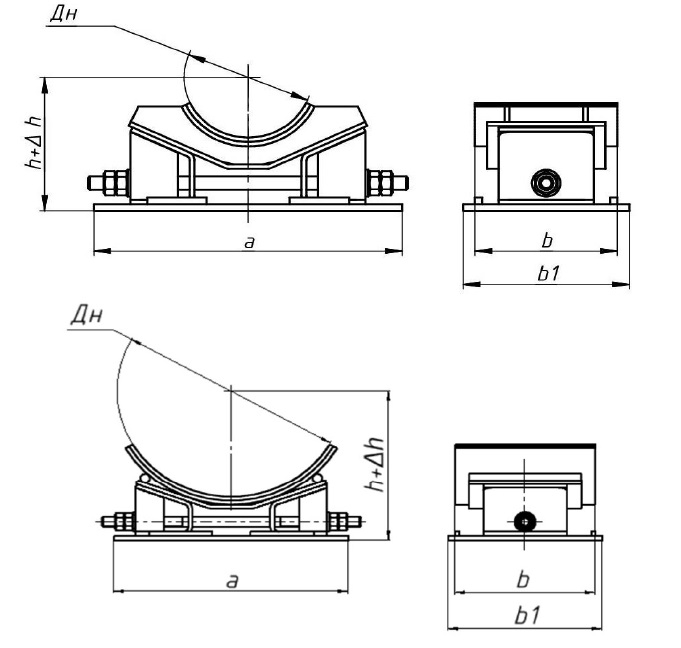

ОПОРЫ РЕГУЛИРУЕМЫЕ КЛИНОВЫЕ (ОРК)
Обозначение: Опора ОРК.УХЛ.530-03.02-000 (Опора регулируемая клиновая
климатического исполнения УХЛ под трубопровод наружным диаметром 530 мм).
Обозначение: Опора ОРК.У.820-01.00-100 (Опора регулируемая клиновая
климатического исполнения У под трубопровод наружным диаметром 820 мм).

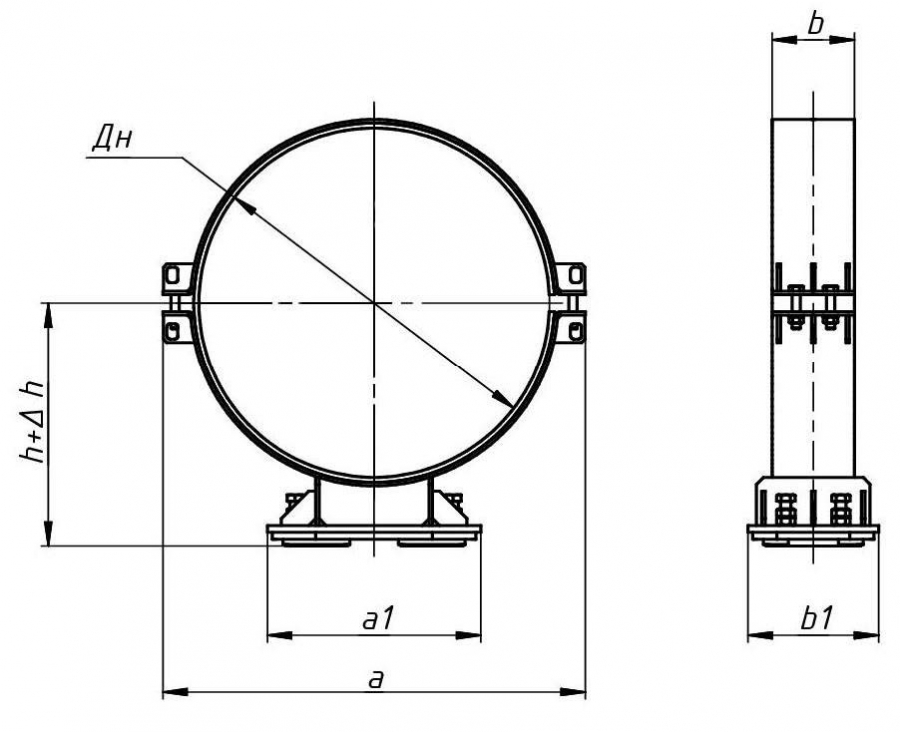

ОПОРЫ РЕГУЛИРУЕМЫЕ ПЛАСТИНЧАТЫЕ (ОРП)
Обозначение: Опора ОРП.У.530-02.01-150 (Опора регулируемая пластинчатая
климатического исполнения У под трубопровод наружным диаметром 530 мм).
Обозначение: Опора ОРП.УХЛ.1220-00.01-150 (Опора регулируемая пластинчатая
климатического исполнения УХЛ под трубопровод наружным диаметром 1220 мм).
