Отборное устройство ОТТ-25.160.00-КТН-068-10, РЗ 801.040.000

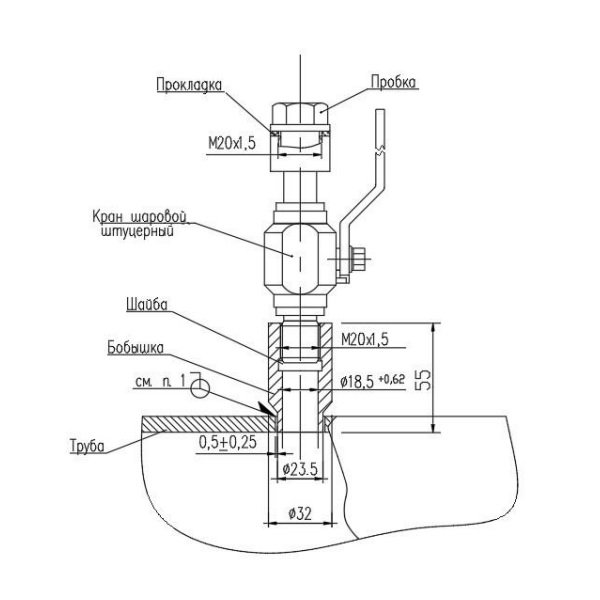

Отборное устройство давления для нефти в составе: кран шаровой штуцерный, бобышка ОТТ-75.180.00-КТН-299-19, пробка, прокладки, гайки и шайбы. Климатическое исполнение - У1, УХЛ1, ХЛ1. Рабочая среда - нефть и другие рабочие среды, с параметрами, указанными согласно заданию на проектирование. Патрубок изготавливается в заводских условиях. Поставка осуществляется в соответствии с требованиями ОТТ-75.180.00-КТН-299-19, ОТТ-25.160.00-КТН-068-10, РЗ 801.040.000 и опросного листа. Шаровой кран резьбовым концом вворачивается в патрубок, уплотнение обеспечивается медной уплотнительной шайбой и дополнительно по резьбе – пластичным смазочным материалом. Изготовление по опросным листам ПАО "Транснефть".

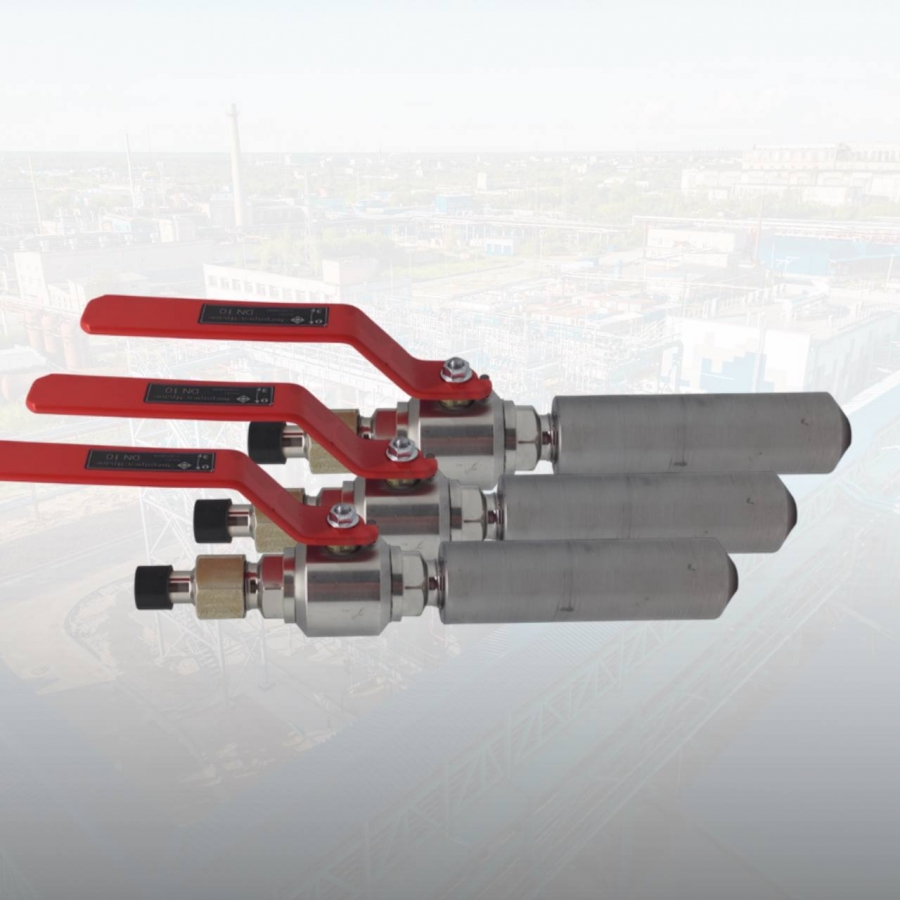

Кран шаровой запорный: КШЗ-10-16,0-Н-РУ-СХЛ1 по ОТТ-23.060.30- КТН-114-16 с изм.1 «Магистральный трубопроводный транспорт нефти и нефтепродуктов. Краны шаровые. Общие технические требования» для нефти из коррозионностойкой стали, со штуцерно-ниппельным присоединением к трубопроводу. Резьба штуцера шарового крана М22х1,5. На выходе крана - патрубок из коррозионностойкой стали для присоединения импульсной трубки Ø14х2 мм с пробкой и прокладкой. Герметичность затвора по классу «А» по ГОСТ 9544- 2015. Климатическое исполнение ХЛ1.
Патрубок (бобышка) для подключения приборов КИП: Из проката стального горячекатаного круглого по ГОСТ 2590- 2006 из стали 09Г2С по ГОСТ 19281-2014 с внутренней резьбой М22х1,5. Конструктивные размеры по ОТТ75.180.00-КТН-299-19 «Магистральный трубопроводный транспорт нефти и нефтепродуктов. Бобышки приварные для подключения контрольно-измерительных приборов. Общие технические требования».
Пробка: С наружной резьбой М20х1,5, для проведения гидроиспытаний
Прокладка: для проведения гидроиспытаний
Шайба уплотнительная: из меди марки М3 по ГОСТ 859-2014
Гайка: гайка колпачковая Б1 М20х1,5.35 ГОСТ 9064-75 (для проведения гидроиспытаний)

Характеристика среды транспортируемой по трубопроводу: Взрывоопасная, пожароопасная. Взрывоопасная зона класса 1 по ГОСТ 31610.20-1-2020 «Взрывоопасные среды. Часть 20-1. Характеристики веществ для классификации газа и пара. Методы испытаний и данные», в которой возможно образование взрывоопасных смесей категории IIА по ГОСТ 31610.20-1-2020 «Взрывоопасные среды. Часть 20-1. Характеристики веществ для классификации газа и пара. Методы испытаний и данные», группы Т3 по ГОСТ 31610.20-1-2020 , а также согласно главы 7.3 ПУЭ.

Наружное антикоррозионное покрытие: Антикоррозионное покрытие усиленного типа заводского нанесения в соответствии с требованиями РД-23.040.00- КТН-088-14 «Магистральный трубопроводный транспорт нефти и нефтепродуктов. Антикоррозионная защита надземных трубопроводов, конструкций и оборудования. Требования к нанесению» и ОТТ-25.220.01-КТН097-16 «Магистральный трубопроводный транспорт нефти и нефтепродуктов. Антикоррозионные покрытия для защиты наружной поверхности резервуаров, надземных трубопроводов, конструкций и оборудования. Общие технические требования». Приварка бобышки согласно РД-25.16.000-КТН-0537-23 п.8.5 «Требования к сварке бобышек». Электроды по ГОСТ 9467-75.

Примеры обозначения опросного листа: Г.4.0000.17202-ТСИБ/ГТП-00.000-ТО.ОЛ1, Г.4.0000.20020-ТСВ/ГТП-00.000-ТО.ОЛ2, Г.4.0000.26010-ТНВ/ГТП/1-00.008-ТО.ОЛ4

Продукция отечественного производства, поставляется со всеми требуемыми паспортами, сертификатами, а также имеет гарантию производителя. Выполняем доставку до места собственным автотранспортом предприятия.
